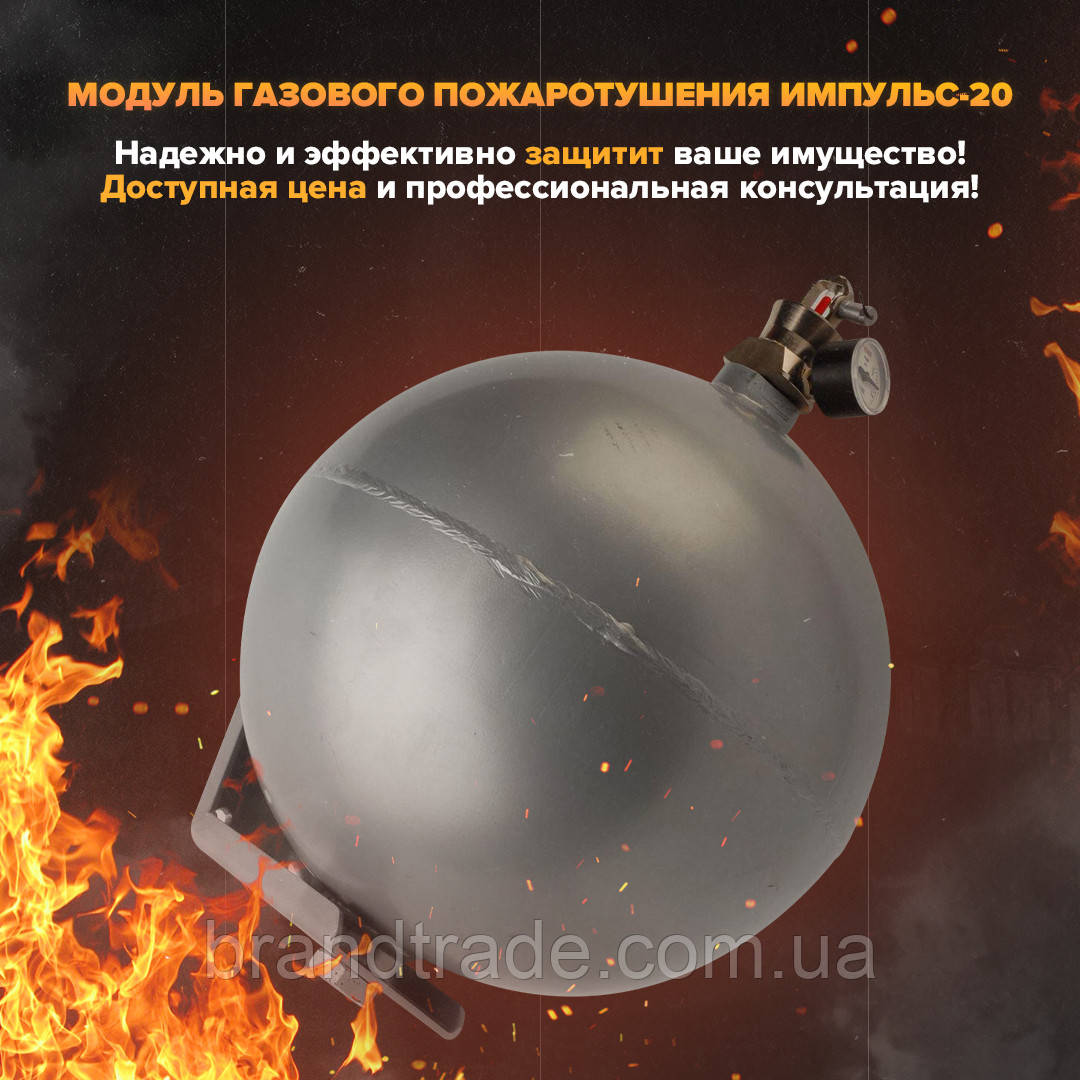

МГП "Імпульс-20" (25-22,5-18), кріплення — стеля або стінка

Малогабаритні модулі "ІМПУЛЬС"-20 (25-22,5-18) призначені для гасіння газовими вогнегасниками (тільки інгібіторами) пожеж класу А, В, C і електрообладнання, що розміщене під напругою, яка не має перевищувати значень, регламентованих нормативно-технічною документацією на газові вогнегасники.

Позначення модуля під час замовлення:
МГП “ИМПУЛЬС-20” (25 -22,5 -18) Х ТУ У 29.2-30784208-006:2011
1 2 3 4
де:
1- робочий тиск у модулі, бар;
2- місткість модуля, л;
3- діаметр умовного проходу запірно-пускового пристрою (ЗП);
4 тип кріплення; Н – настінний; П — стельовий

Комплектність:
— модуль у складі (суд із запірно-пусковим пристроєм);
— електромеханічний стимулювач;
– реле тиску (РД);
– кріпильний кронштейн (настінного або стельового виконання) з кріпильним болтом;
— паспорт, поєднаний із посібником з експлуатації
– упаковка.

1. Місткість посудини модуля, л 22,5±0,5
2. Робочий тиск у модулі за температури 20oС±2oС, bar 25±2
3. Розрахунковий тиск посудини модуля, bar 50
4. Пробний тиск посудини модуля, bar 71,0±0,5
5. Тиск спрацьовування запобіжної мембрани, bar 50 ± 5
6. Тривалість приведення в дію (інерційність) модулів під час електричного пуску, с, не більш ніж 2,0
7. Тривалість випуску заряду ГОТВ, с, не більш ніж 10
8. Маса модуля конструктивна (без кріплення), не більш ніж кг 12
9. Габаритні розміри, мм, не більш ніж — ширина 380 — висота 490 — діаметр посудини 360
10. Діапазон температур експлуатації модулів, ос від -10 до +50
11. Параметри електричного ланцюга реле тиску (РД)
12. тиск, за якого замикається контакт РД, bar 2 ±0,5
13. напруга постійного струму, В, не більш ніж 24
14. сила струму, А, не більш ніж 0,3
15. Параметри електричного пуску електромеханічного стимулювача
16. напруга постійного струму на контактах, В від 6 до 24
17. струм спрацьовування, А від 0,3 до 0,5
18. опір, Ом від 9 до 14
19. сила струму під час перевірки цілісності ланцюга (безпечний струм), А, не більш ніж 0,01
