МГП "Імпульс-20-ВЗ" (25-22,5-18), кріплення — стеля або стінка

1. Позначення виробів під час замовлення:

МГП ІМПУЛЬС-20 х-ВЗ

(25-22,5-18) ТУ У 29.2-30784208-006:2011

1

2

3

4

де:

1 тип кріплення;

н – настінний;

н ― стельовий;

2- робочий тиск у модулі, бар;

3- місткість модуля, л;

4- діаметр умовного проходу запірно-пускового пристрою (ЗПК);



2. Призначення виробів: модулі призначені для гасіння газовими вогнегасними речовинами (ГОТВ) пожеж класу А, В, згідно з ГОСТ 27331 і електрообору

довання (електроу установки з напругою не вище зазначеної в технічній документації на ГОТВ, використовувані для заряджання модулів).

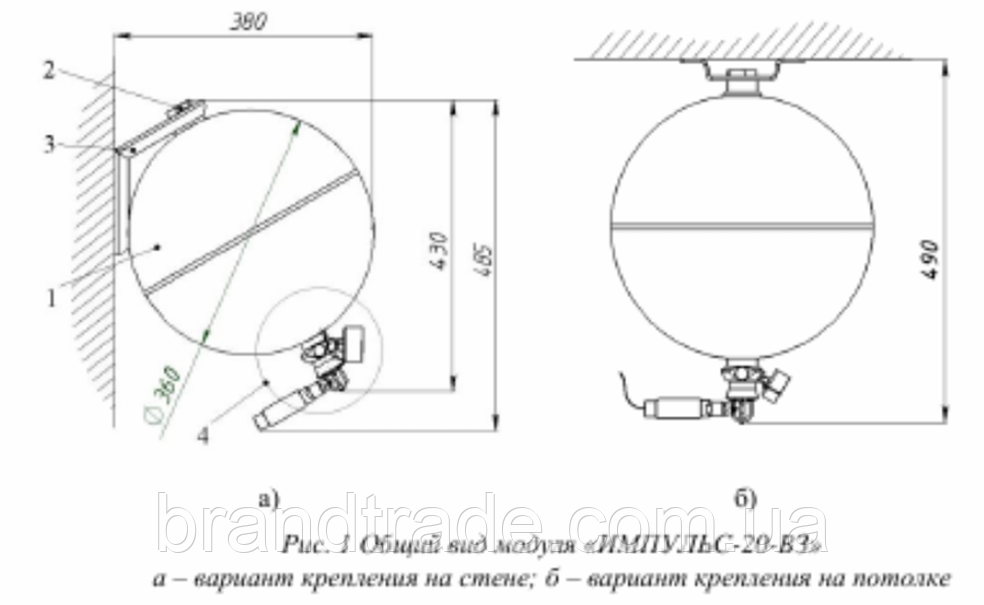

Конструктивно модулі являють собою металевий балон у формі сфери з вогнегасною речовиною. У верхній частині балона розташоване металеве

кріплення. У горловині балона розміщений запірно-розпорошувальний пристрій з електромеханічним стимулювачем, манометром із реле тиску, запобіжною мембраною й термочутливою скляною колбою.

Модулі можуть застосовуватися в складі автоматичних систем пожежогасіння і як автономний засіб пожежогасіння.

Реле тиску призначене для видавлювання сигналу про спрацьовування модуля (падання тиску нижче ніж 2 бари).



3 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
3.1 Спосіб приведення модуля в дію:
3.1.1 — автоматичний — способом руйнування колби теплового замка запірно-розпилювального пристрою електромеханічним стимулювачем (одноразової дії) під час подавання електричного імпульсу від пожежного приймально-контрольного приладу (далі — ППКП);
3.1.2 — дистанційний — через руйнування колби теплового замка
запірно-розпилювального пристрою електромеханічним стимулювачем
під дією електричного імпульсу від пускового пристрою через натискання
кнопки дистанційного пуску;
3.1.3 — автономний — завдяки руйнуванню термочутливої колби запірно-розпилювального пристрою за підвищення температури 0 вище 68 °C.
Інші технічні характеристики модуля представлені в таблиці 1.
Найменування, хімічна формула та максимальне завантаження використовуваних у
модулях ГОТВ представлені в таблиці 2.
Таблиця 1. Технічні характеристики модуля



Найменування показників	Тип модуля
	ІМПУЛЬС-20-ВЗ	ІМПУЛЬС-2-ВЗ
1. Місткість балона модуля, л	22,5±0,5	2,2+0,3
2. Робочий тиск у модулі, за температури 20+2 oС, бара	25±2		25±2
3. Експлуатаційний тиск (Ps) у модулі за температури 50 oС, барів	40,0			40,0
4. Пробний тиск балона модуля, барів	71,0			71,0
5. Тиск спрацьовування запобіжної мембрани, бар	5±50			5±50
6. Тривалість приведення в дію (інерційність) модулів під час електричного пуску, с, не більш ніж	2,0		2,0
7. Тривалість випуску заряду ГОТВ, с, не більш ніж	10,0	10,0
8. Маса модуля конструктивна (без кріплення), не більш ніж кг	10	10
9. Габаритні розміри, мм, не більш ніж
- висота	490	320
- діаметр балона	360	185
10. Діапазон температур експлуатації модулів, ОС	від мінус 10 до плюс 50	від мінус 10 до плюс 50
11. Температура руйнування термочутливої колби, oС	68±3	68±3
12. Ресурс спрацьовувань, не менш ніж	5	5
13. Термін експлуатації, не менш ніж роки	10	10
14. Параметри електричного ланцюга реле тиску (РД)
- тиск, за якого замикається контакт РД, бар	0,5±2	0,5±2
- напруга постійного струму, В, не більш ніж	24	24
- опір, кОм	2±0,1	2±0,1
- сила струму, А, не більш ніж	0,3	0,3
15. Параметри електричного пуску електромеханічного стимулювача
- напруга постійного струму на контактах, В, не більш ніж	від 0,9 до 30	від 0,9 до 30
- струм спрацьовування, А, не менш ніж	0,3	0,3
- тривалість застосунка напруги, з, не менш ніж	1
