Автоматична система виявлення й гасіння пожеж Голка-М

Автоматична система виявлення й гасіння пожеж Голка-М

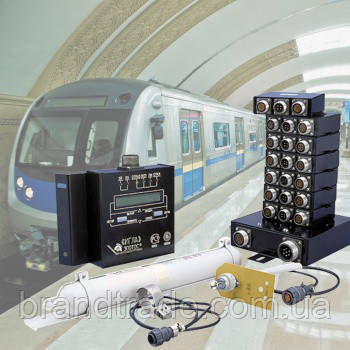

Автоматична система виявлення й гасіння пожеж «Гра-М» призначена для автоматичного виявлення й гасіння пожеж на вагонах метрополітену.

Особливістю цієї системи є використання як засобів гасіння вогнегасників самоспрацьовувальних порошкових ОСП-1 і ОСП-2, що мають поріг спрацьовування 100 ^оЗ і 200 ^оЗ відповідною.

На кожному вагоні виділяються пожежонебезпечні відсіки. У відсіках встановлюються датчики пожежної сигналізації та вогнегасники ОСП. Для контролю за станом ОСП на них встановлюються датчики спрацьовування (ДС). Датчики за допомогою ліній зв'язку під'єднуються до адресного локального блока контролю (ЛБК), який контролює пожежонебезпеку й стан обладнання у відсіку. На кожен захисний відсік по одному блоці ЛБК.

Блоки ЛБК під'єднуються дротовими лініями зв'язку до проміжного центрального блока контролю (ПЦБК), який так само під'єднується до виділеного потягового дроту для обміну інформацією про стан системи між вагонами складу. Блок ПЦБК у разі виникнення пожежної ситуації виробляє видавання сигналу на вимкнення апаратури на вагоні.

У кабінах машиніста головних вагонах складу розташовуються центральні блоки контролю й індикації (ЦБКИ). Блок ЦБКИ призначений для видавлення адресних інформаційних повідомлень про стан системи на складі, керування системою та зберігання архіву подій у системі.

Живлення системи здійснюється від бортової мережі вагона в діапазоні від 45 до 95 В.

Склад АСОТП:
