УКЦИП. Безпечна експлуатація автоматичних систем пожежогасіння

    Порошкові модулі, які є виконавчими пристроями багатьох систем пожежогасіння, у більшості виробників мають переважно однакові вузли запуску:

• пусковий струм 0,1 А. (100 мА.) — це гарантований струм запуску;
• максимальний пусковий струм до 1,0 А;
• безпечний струм перевірки ланцюга пуску 0,02 А. (20 мА);
• час подавання імпульсу для спрацьовування вузла запуску: досить 1,0 мілісекунди.

Також випускаються модулі з пусковими струмами 0,4 і 0,7 А. й інші.

     У нормативних документах вимоги до параметрів на пускові вузли модулів автоматичних систем пожежогасіння не відбиті.
І тут виникають проблеми: безпечний струм перевірки ланцюга пуску дуже маленький і під час струму більш ніж 0,02 А. може спрацювати вузол запуску. Тривалість імпульсу для запуску модуля дуже маленька — досить 1,0 мілісекунди.
Шлейф пуску порівняно довгий, а пускові ланцюги модулів під'єднують безпосередньо до цього шлейфу. Під час грози або під впливом інших негативних чинників відбувається електромагнітна наводка на цей шлейф, а отже, і на пускові ланцюги модулів.

     Від електромагнітних наводок іноді трапляється несанкціонований запуск одного або двох модулів, водночас у шлейфі буває під'єднано до 30 модулів. Це свідчить про те, що струм наводки в шлейфі пуску іноді досягає 0,1-0,15 А.
Прилади пожежні керування (далі ППУ) контролюють шлейф пуску, але не контролюють пускові ланцюги модулів, оскільки модулі в  автоматичних системах пожежогасіння під'єднуються паралельно. У разі паралельного під'єднання модулів загальний опір буде прагнути до малого значення, отже, струм збільшуватиметься, а отже, необхідно розраховувати й встановлювати обмежувальні опору.

    Максимальний пусковий струм у модулі 1,0 А. Навіть ППУ, до якого за схемою під'єднують один модуль, здійснює контроль ланцюга пуску модуля в одному напрямку, під час запуску пускова напруга проходить в іншому напрямку, за якого через додатковий діод і цей напрям пускового ланцюга не контролюється.

     Проаналізувавши багато вад пускових ланцюгів модулів і ППУ, наші фахівці прийшли до висновку, що для надійної й безпечної роботи автоматичних систем пожежогасіння модульного типу необхідно зробити таке:

• пускові ланцюги модулів гальванічно розв'язати зі шлейфом пуску;
• підвищити безпечний струм перевірки в шлейфі пуску;
• запуск модулів має здійснюватися тільки від постійної напруги, що видається ППУ;
• збільшити час імпульсу напруги для сигналу на запуск модулів;
• змусити ППУ контролював пусковий ланцюг усіх під'єднаних до нього модулів.

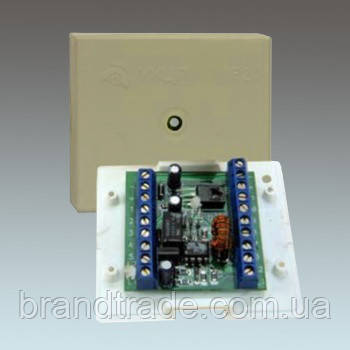

    Для розв'язання цих проблем наша компанія розробила та випускає пристрій контролю ланцюга та пуску (далі УКЦІП) ПТКЛ.425400.015.ТУ.
У правильно змонтованій автоматичній системі пожежогасіння УКЦіП вмикається в шлейф пуску ППУ, який здійснює контроль шлейфа. Ані діоди, ані резистори в пускові ланцюги модулів не встановлюються, навіть якщо вони передбачені в схемі вмикання ППУ, встановлюються тільки віконцеві пристрої на останньому УКЦіП.

Технічні характеристики УКЦИП:

• під'єднується один модуль пожежогасіння;
• напруга живлення постійна від 12 до 24 В;
• сигнал «ПУСК» для УКЦИП від ППУ: постійна напруга від 8,0 до 26 вольтів, тривалістю не менш ніж 0,1 сек. і струмом від 0,2 А;
• УКЦИП видає в пусковий ланцюг модуля від 10 до 20 В. постійної напруги залежно від напруги живлення УКЦИП, тривалістю від 5,0 мс. і струмом до 1,0 А;
• здійснює контроль пускового ланцюга модуля, напруги живлення УКЦиП, світлову індикацію й передавання сигналу на ППУ.

Що дає застосування УКЦиП в автоматичних системах пожежогасіння:

• пускові ланцюги модуля гальванічно розв'язані зі шлейфом пуску через схему УКЦИП, електромагнітні наводки на пусковий ланцюг модуля будуть не небезпечні;
• безпечний струм перевірки в шлейфі пуску 0,15 А;
• сигнал «ПУСК» від ППУ на УКЦИП постійна напруга від 8,0 до 26 В, тривалістю від 0,1 секунди та струмом від 0,2 А;
• не потрібно розраховувати та встановлювати в пускові ланцюги модулів, що обмежують резистори та діоди;
• контролює стан ланцюга пуску модуля, напруги живлення УКЦиП, світлова індикація й передавання сигналу на ППУ;
• можна використовувати будь-які модулі з пусковим струмом до 1,0 А;
• напруга в шлейфі пуску та живлення УКЦиП може бути від 12 до 24 В, у разі чого вони можуть бути незалежними;
• УКЦИП можна застосовувати з різними ППУ.

Схема під'єднання УКЦИП до ППУ

      Під час налагодження змонтованої системи пожежогасіння замість модулів на УКЦіП під'єднують імітатор, що дає змогу налагодити без побоювання запустити модулі.
     Розглянемо наочний приклад застосування УКЦИП із ППУ. ППУ видає на запуск постійну напругу з струмом до 3,0 А, можна під'єднати до 15 УКЦіП, а отже, можна буде запустити 15 модулів із пусковим струмом до 1,0 А. по тих самих дротах від одного ППУ.
       Без УКЦИП для запуску 15 модулів із пусковим струмом 1,0 А. Потрібне б потужне джерело живлення з струмом до 15,0 А й чимале збільшення перерізу дротів шлейфу пуску.

     Використання УКЦИП для запуску модулів сприятиме безпечному застосуванню автоматичної системи пожежогасіння та виробленню необхідних норм пожежної безпеки.
